TAC-IO-1001WE
定制化IO
一款功能齐全的一体式IO，支持多种常见的工业协议，主要应用于工控领域的控制系统，可基于不同的工业总线协议接入不同的PLC控制系统，支持客户根据需求进行模块类型的扩展。
产品图集

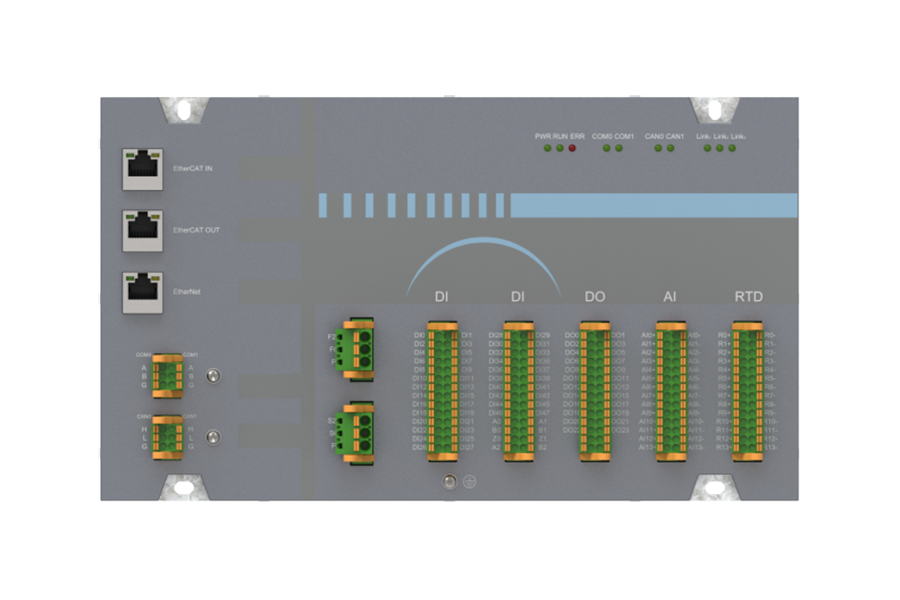

TAC-IO-1001WE
TAC-IO-1001WE

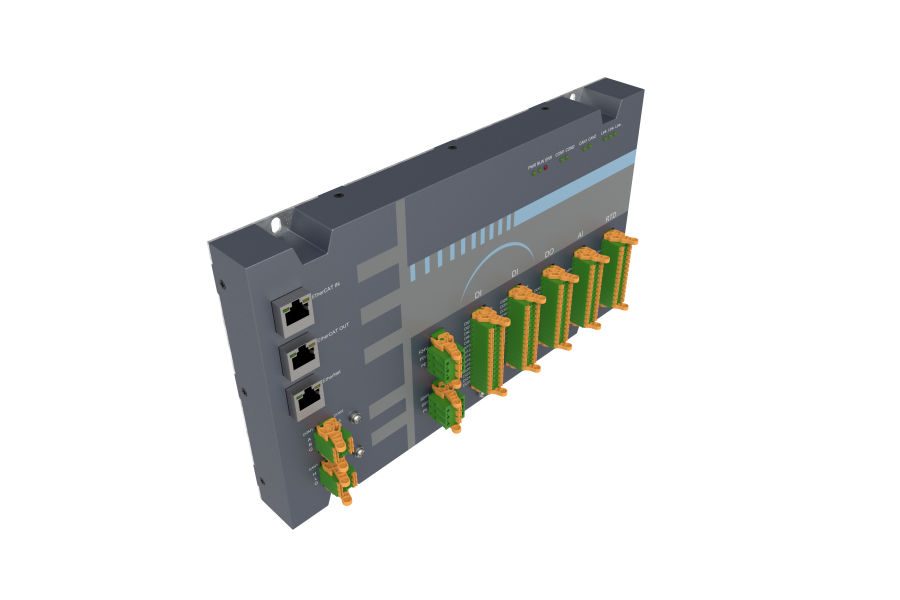

TAC-IO-1001WE

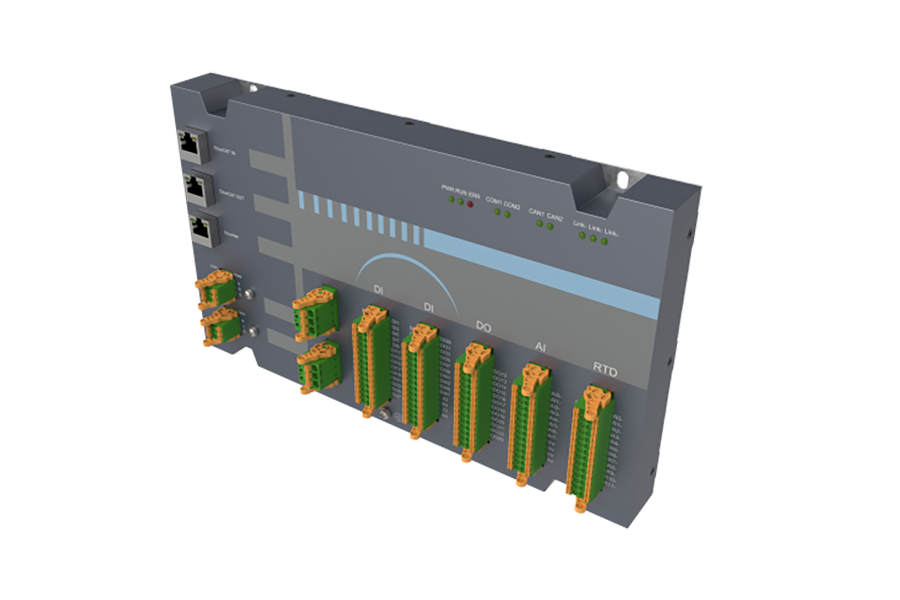

TAC-IO-1001WE
产品详情
TAC-IO-1001WE是一款功能齐全的一体式IO，支持多种常见的工业协议，拥有2路高速PNP型数字量输入、48路PNP型数字量输入、24路PNP型数字量输出、14路0-20mA两线制模拟量输入、14路两线制PT100 RTD、2路CANopen、2路RS485、1路EtherCAT、1路EtherNet。
TAC-IO-1001WE一体式IO主要应用于工控领域的控制系统，可基于不同的工业总线协议接入不同的PLC控制系统，支持客户根据需求进行模块类型的扩展。模块包含常见的输入输出设备和多种工业协议总线，可广泛应用于设备控制和信号采集。
每路网口、通讯接口都有独立的防雷设计，防雷电路的通流能力较高，可以承受脉冲放电电流/冲击电路为5kA；每路网口都有独立静电防护电路，正常使用的静电放电不会对通讯电路产生影响。
技术参数：
| 名称 | 规格 | 参数 |
| 型号 | TAC-IO-1001WE | — |
| 主频 | 168MHz | — |
| 内核 | M4核 | — |
| 电源 | 24VDC | — |
| 以太网 | 2路EtherCAT百兆 | IN/OUT |
| 1路Ethernet百兆 | Modbus TCP | |
| 串口 | 2路CANopen | — |
| 2路RS485 | — | |
| DI | 2路PNP | 高速DI |
| 48路PNP | 普通DI 滤波时间：1-3ms 隔离方式：容隔 隔离电压：3750V 耐压：1KV对大地 | |
| DO | 24路PNP | 最大电流0.5A 滤波时间：1ms 隔离方式：容隔 隔离电压：3750V 耐压：1KV |
| AI | 14路4-20mA | 2线制 |
| RTD | 14路PT100 | 2线制 |
| 扫描周期 | EtherCAT | 4ms |
| 总线速率 | CANopen | 1M |
| RS485 | 1M | |
| EtherCAT | 100M | |
| 运行温度范围 | -25℃~65℃ | — |
| 存储温度范围 | -40℃~85℃ | — |
| 运行湿度范围 | ≤95%，无凝露 | — |
| 尺寸 (高×宽×深/mm) | 164 × 284 × 52.9 | — |
| 安装方式 | 背板安装 | — |
| IP等级 | IP20 | — |
